四川某桥梁定期检测

2022-05-11

1、工程概况

靖民水库桥位于四川省内江市靖民镇双塘村内资路,道路等级未知,桥梁与河道的夹角为正交,是一座南北走向的桥梁,下穿光荣水库。

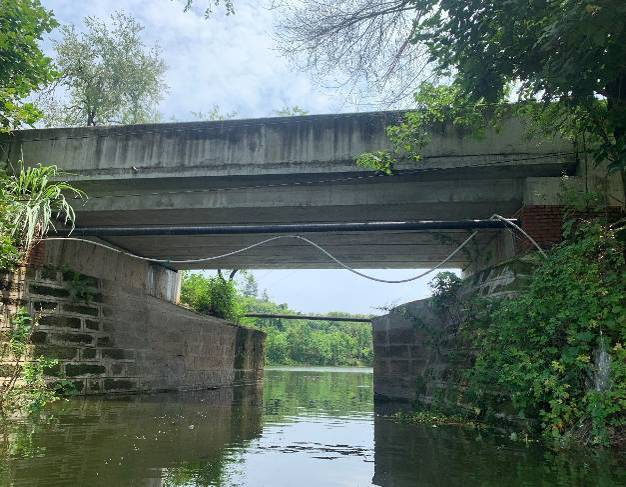

靖民水库桥是一座车行桥,桥身总长9.8m,桥面全宽8.3m,横向布置为0.4m栏杆+7.5m车行道+0.4m栏杆,其中栏杆高度1.2m。上部结构采用预制空心板梁,共6片;下部结构为轻型桥台。桥面铺装为沥青混凝土,两桥台处设置型钢伸缩缝,两侧采用钢筋混凝土防撞栏杆。桥铭牌信息齐全;无照明设施;限载标识存在且情况良好,桥梁限载30吨。

为了解桥梁结构的技术状况和评定桥梁使用功能,为桥梁的养护、维修、管理提供科学的技术依据,确保桥梁结构和交通安全,特委托我公司对该桥进行桥梁常规定期检测。


2、检测目的

2.1通过对桥梁结构损伤和病害的调查,掌握桥梁运营现状,记录桥梁损伤和病害的位置、大小、范围、走向和程度,分析判断病害原因及危害。

       2.2通过科学技术手段对桥梁进行常规检查,掌握桥梁结构缺损状况,检测结构病害的确切原因和程度,并依此判断有关部位及主要构件的技术状态。

3、检测内容



依据本次桥梁检测的目的及该桥梁现有实际病害情况,我单位于2021820日对该桥梁进行了现场检测,包括对上部结构和下部结构、桥面系的检查。进行的主要检测内容为:桥台、桥墩、支座、梁体、桥面铺装、伸缩缝、护栏、栏杆、排水设施、调冶构造物及其它涉及桥梁技术安全的外观病害情况检查。

4、检测依据

《公路桥梁技术状况评定标准》(JTG/T H21-2011)

《公路桥涵养护规范》(JTG 5120-2021

《回弹法检测混凝土抗压强度技术规程》(JGJ/T 23-2011)

《公路桥涵设计通用规范》(JTG D60-2015

《公路桥涵施工技术规范》(JTG TF50-2011)

现有桥梁技术文件及收集信息。


5、桥梁检测结论及建议

5.1桥梁检测结论

经对该桥梁现场进行病害检查,依据检查、检测结果及室内计算综合评定,该桥上部结构技术状况得分为91.43分,下部结构得分为86.02分,桥面系得分为85.74分,该桥梁总体技术状况综合得分值为88.13分。故依据《公路桥梁技术状况评定标准》(JTG H21-2011)中相关规定,该桥上部结构、下部结构及桥面系技术状况等级均为2类,该桥梁最终评定为2类桥。

5.2检测单位建议

由该桥梁总体评定结果可知,该桥上部结构、下部结构及桥面系技术状况等级均为2类,该桥梁最终评定为2类桥。结合《公路桥涵养护规范》相关要求,建议对该桥上部结构、下部结构及桥面系进行针对性小修。
